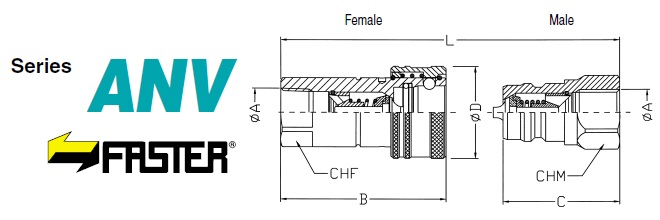

FASTER 퀵카플러 핀타입 ANV/NV 시리즈
나사규격: JPT(BSPT,PT), GAS(BSPP, PF)
| 사이즈 | female coupler | male coupler |
| 1/4" 8A -04 | ANV 14 JPT F | ANV 14 JPT M |
| 3/8" 10A -06 | ANV 38 JPT F
ANV 38 GAS F | ANV 38 JPT M
ANV 38 GAS M |
| 1/2" 15A -08 | NV 12 JPT F
NV 12 GAS F | NV 12 JPT M
NV 12 GAS M |
| 3/4" 20A -12 | ANV 34 JPT F | ANV 34 JPT M |
1" 이상은 별도 문의.
1/4,3/8,1/2 ISO 7241-1 part A standard 와 호환됩니다.
(Parker 6600, Cejn X95, AEROQUIP 5600)
압력이 걸리지 않은 상태에서 탈착하여 사용하십시오.
분리된 상태에서 먼지/모래 등이 접촉면에 닿지 않도록 더스트캡을 항상 사용하십시오.
| size | DN
(mm) | Rate flow
(l/min) | Force to
connect
(N) | Max. work
pressure *
(Mpa(psi)) | Connected
Min. burst
pressure
(Mpa) | Male
Min. burst
pressure
(Mpa) | Female
Min. burst
pressure
(Mpa) | Fluid spillage
(cc.max) |
| 1/4" 04 | 4.5 | 0.18 | 45 | 40 (5800) | 225 | 165 | 160 | 0.5 |
| 3/8" 06 | 8 | 0.31 | 80 | 30 (4350) | 150 | 120 | 120 | 1.1 |
| 1/2" 08 | 10.5 | 0.41 | 92 | 30 (4350) | 130 | 120 | 130 | 1.8 |
| 3/4" 12 | 14 | 0.55 | 150 | 25 (3625) | 100 | 100 | 100 | 8 |
| 1" 16 | 17.5 | 0.69 | 180 | 23 (3335) | 95 | 95 | 96 | 13 |
| 1-1/4" 20 | 24 | 0.95 | 170 | 22 (3190) | 102 | 90 | 92 | 20 |
| 1-1/2" 24 | 29.5 | 1.16 | 255 | 20 (2900) | 85 | 80 | 80 | 32 |
| 2" 32 | 47 | 1.85 | 440 | 15 (2175) | 70 | 60 | 62 | 85 |
* Safety factor = 1:4 - For static pressure safety factor 1:2
